Integrated UV HOOD with Quality Control

结构与功能：Structure&Function

    我们越来越来关注室内及室外的空气质量，本公司开发的基于UV净化系统为主要构件的整体烟罩成为满足高品质室内空气需求、保障人体健康的自然之选！其主要的外观、结构及相应的使用规范说明如下：

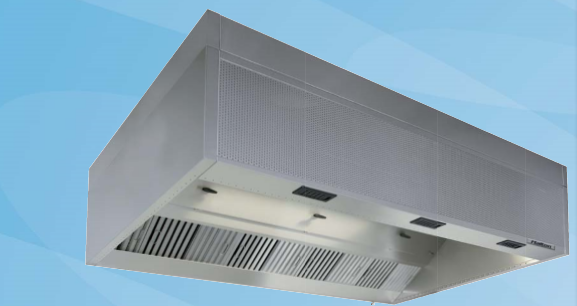

整体外观 Integrated exterior

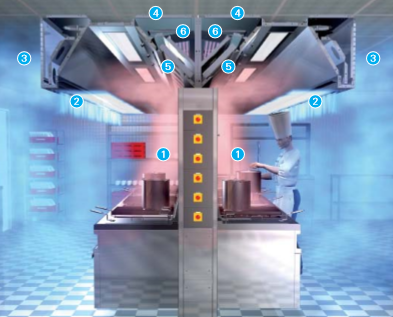

使用场景  Working Scene

UV整体烟罩的主要优点 Unique Features：

有效的除去油烟，除去率达到90%以上；
确保出风口干净整洁，降低运行及维护费用；
有效减少及杜绝火灾隐患；
减少厨房尾气排放，为改善大气环境做贡献；
提升室内空气质量，保障厨房作业人员身体健康；
优良的钣金加工工艺确保高品质的烟罩系统；
精益求精的设计确保前端机械过滤配合UV系统高效工作；
美国进口的UV组件使用寿命达16000H；
整体的控制系统能够实现安全控制及运行故障显示功能；
304#不锈钢的精选加工工艺；

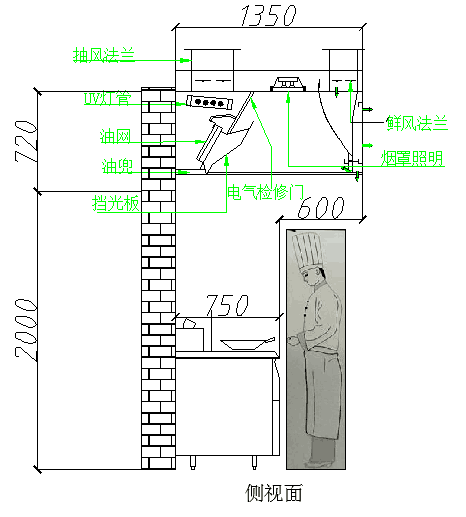

技术规格Dimension:

长度 Length：基于厨房的需求，我们能生产所需的烟罩，其长度可以定制；单台的烟罩长度从1100-2500mm不等，以设计而定；
宽度 Wide：根据不同的产品类型，我们可以定制生产烟罩的宽度，从1100-1700mm不等，通常实际的尺寸需求为1350mm；
高度 Height：通常我们将烟罩的高度确定在600mm，基于实际的需求；

产品结构Product Structure：

整体烟罩采用SUS304#不锈钢定制生产，根据厨房布局及设计来确定烟罩的规格长度；
控制系统需要预留电源，额定电压220V，50Hz，配二组线路，一组电源线，一组信号线；
抽排风系统及风管属于机电安装，不属于本系统范畴；

控制系统 Control System：


• 电源过流保护

• 均流器保护电路

• 累时功能（小时计算）

• 电流检测

• 八段LED显示功能

• 联动功能

• 安全控制功能

• 自动、手动双控开关

• 施耐德品牌元器件

• 可接驳中央控制电脑及PLC设备

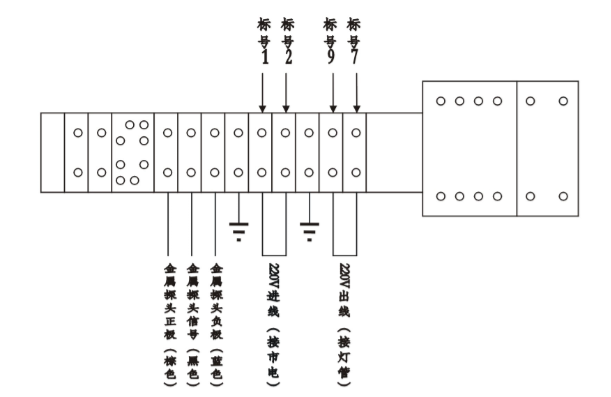

 控制系统接线图

安装installation：

    训练有素的安装工人将整体烟罩平稳的吊装在天花板下面固定安装好，再将UV组件谨慎安装进去，不合理的安装方法能让UV系统损坏而产生额外的费用；定制的油网是机械过滤的前置部分，并全部阻挡可能辐射出来的紫外线；

调试Testing：

    安装完毕后，工程人员需要对烟罩系统进行系统测试，以确保UV系统，照明系统及抽排风系统能顺利正常工作，抽排风系统应与UV系统进行联动工作，机械过滤油网不泄露紫外光线，安全控制系统能在机械过滤油网移除后控制UV系统断开工作电源；

操作说明Operation inference：

1、应保持在负压下操作，即确保开启UV净化系统时必须开启抽排风系统；
2、控制系统应安装在通风干燥的墙壁上，温度≤60℃。
3、在系统安装时与抽排风系统进行联动是必须的，能有效的降低系统操纵流程，并确保UV系统产生臭氧的排放；
4、安全探头应确保在必要的工作环境中，温度≤75℃；
5、烟罩照明采用LED系统，确保必要的工作电压；

警告 Warning：

1、UV净化系统内部所有电器元件及电线均根据耐高温、高压、抗紫外线及臭氧设计。因此当设备出现故障时千万不要私自更换零件，请及时与公司进行联系。
2、不要拽线，会引起导线的破损，有导致火灾或触电的可能。
3、手湿的时候不要去接触控制箱，有触电危险。
4、UV灯工作时禁止移动机械过滤油网，避免人身伤害。
5、检修、维护时要切断电源或带保护镜。
6、清洗排烟罩时要关闭UV灯电源方可清洗。

维护保养 Maintenance：

一、UV净化系统在工作一段时间以后，灯管上会附着一些白色粉末，可用潮湿毛巾轻轻擦掉，以保证灯管发挥***大的工作效力。建议每三个月对烟罩UV系统进行清理；
二、UV净化系统采用的是美国进口专用油烟净化紫外线灯，正常使用寿命为16000小时。请使用者按照设备计时器上记载的时间维护设备，超过16000小时后，请及时与公司联系更换灯管。
三、定期关闭电源，清洗机械过滤系统，大颗粒的油污会停留在机械过滤油网内，定期清洗更能确保整体烟罩的高效协同运行；

零配件表 Accessories

紫外线灯管 79W
紫外线灯管 39W
整流器   79W
整流器   40W
照明灯管  40W
照明用整流器 40W
UV系统插头：专用航空插头
金属接近开关：IM12-D1NA04 10-30VDC
空气开关 ：25A/220V
