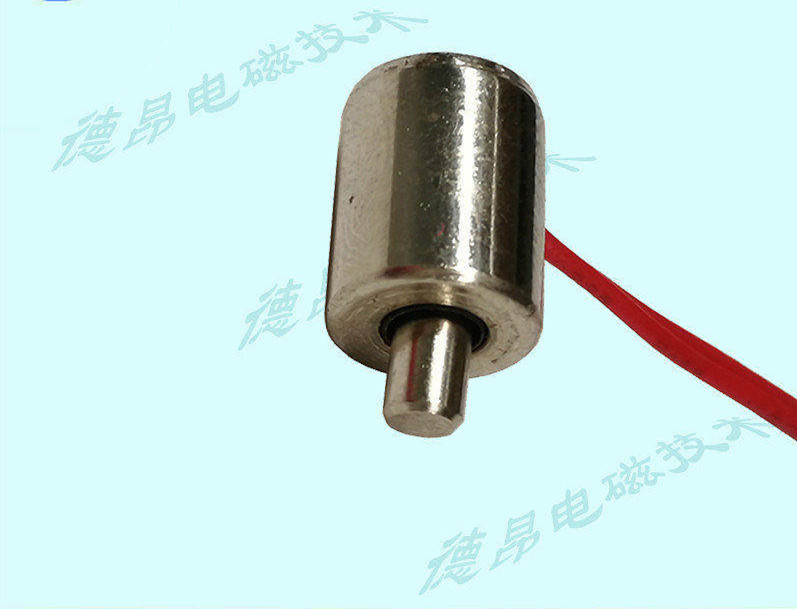

小型圆管电磁铁

款采用管柱形圆管结构，直径8毫米，长度10毫米，可动轴直径为3mm，行程1-3毫米，电压DC6-24V采用螺纹及卡位安装。

当线圈通电时,线圈铁芯产生电磁吸力,将衔铁吸合,由于动触头系统是与衔铁联动的,因此衔铁带动三相动触头同时运行,动、静触头闭合,从而接通电源。当线圈断电时,吸力消失, 衔铁联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源

电磁铁的原理：

螺线形线圈的磁场

1.圆形线圈通往电流形成的磁场：

(1)线圈中心处的磁场方向可将线圈上某一小段导线视为直线，由安培右手定则判定之。

(2)通有电流的圆形线圈上每一小段电流所产生的磁场，在线圈内都指向同一方向，故线圈内的磁场较直导线电流产生的磁场强度大。

(3)圆形导线通入电流时，线圈外的磁场因各小段电流产生磁场的方向不一致， 因此产生的合成磁场较圈内磁场 弱。

(4)圆形线圈的电流愈大，半径愈小，则线圈中心处的磁场强度即愈大。

(5)圆形线圈和圆盘形薄磁铁的磁力线形状相似。
