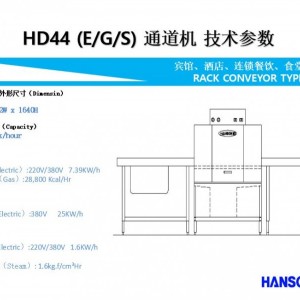

1.机种（Model）

HD-44G

2.外形尺寸（Dimensin）

  1124L x 692W x 1640H

3.洗涤能力（Capacity）

  238rack/hour

4.联结载荷(Connected Load）

  （1）电（Electric）:220V/380V  3上                                7.59KW

  （2）燃气（Gas）:28,800 Kcal/Hr                             管径：15A

（3）水（Water）

      ①Hot Water : --

      ②Cool Water:5℃~15℃    500L/Hr                        管径：20A

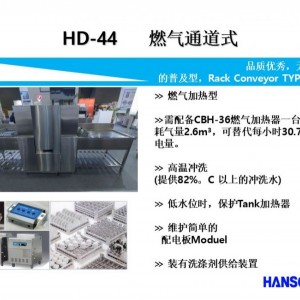

5.构成原理

  利用齿轮的驱动，带动带有附件（Att'h）的移送台，由主洗涤部（Main Wash Part）和冲洗部（Rinse Part）组成，各Part由帘子组成隔膜，有效阻断飞散的水与蒸汽。自动控制内部温度，调节水位，驱动motor的控制板，安装在洗碗机的上端。把餐具有序的放到齿条（Rack）上，作业者手动推入，则自动送入机器内，进行洗涤与冲洗，最后可以在作业台上取出餐具。所有的工程都是自动进行，使用者只需调节开关。

6.主要构成明细

  （1）传送带（Conveyor）

      1）功能及构成

        由HANSonIC TECH专门设计的部件，能有效的洗涤并移送餐具。由框架，附件（Attachment）及滚轮组成，移送时噪音小，使移送负荷最小化。

      2）特点

         为了能够承受高温高湿的环境，及长时间浸泡在含有洗涤剂与各种物质的洗涤水中，采用了具有耐热性，耐化学性，耐腐蚀性，耐磨性的材质。

      3）材质

         ①框架（frame）:STS304 2.5T

         ②滚轮（Roller）:Pe树脂

         ③附件（Attachment）：STS304（铸造品）

（2）主洗涤部（Main Wash Part）

       1）功能及构成

         主要洗涤的部分，由一个Part组成。通过安装在上下两端喷嘴臂，强力喷射出60℃~65℃的温水与洗涤剂混合液体，发挥最大的洗涤力，拥有充分的TANK容量。

       2）特点

         ①有效维持因连续洗涤引起的洗涤水浑浊度，为了维持一定TANK的水位，排水口（Over Flow）设在TANK水面上部，便于排除漂浮物质。

         ②设有2重滤网，有效过滤渣滓，保护PUMP。

         ③自动控制TANK内的水位，底面倾斜，便于排水。

         ④1次滤网所过滤的渣滓自动流入到篮子中，最终只需抬起篮子，就可以轻松清除污物，不会引起TANK内的水位不足现象。

         ⑤DOOR可开合，易于维护维修，便于清理内部。

         ⑥洗涤喷嘴的装卸及维修容易。

         ⑦为了有效维持洗涤水的温度，安装有电子加热器，可以被自动控制。

    3）材质

       ①TANK:不锈钢钢板                                （STS304 1.5T）

       ②上部：不锈钢拉丝钢板                           （STS304 1.5T）

       ③DOOR：不锈钢拉丝钢板                          （STS304 1.2T）

（3）冲洗部（Rinse Part）

    1）功能及构成

       是洗涤完成的餐具类杀菌冲洗的部分。含有杀菌与干燥促进剂的洗涤剂与82℃~92℃的高温水混合而成的液体，以最理想的角度喷射到餐具上，得到充分的冲洗效果。

    2）特点

       ①上部有1组喷射LINE，下部1组LINE，喷嘴数量共有12个。

       ②节约能源型设计，耗水量为每轮（Rack）2.1L，洗涤剂与能源消耗量小，事后维护费低廉。

       ③喷嘴臂（Nozzle Arm）以钩扣（Hook Snap）方式设计，其装卸方便，维护便利。

       ④使用不锈钢Nozzle，长时间使用也不会发生nozzle角度与孔大小的变化，耐磨性，耐化学性优秀。

    3）材质

       ①NOZZLE:Flat Type                                    （STS304）

（4）框架（frame）

    1）功能及构成

        位于洗涤机的下部，托起TANK，带有可以调节高度的腿（Leg）。

    2）特点

      ①考虑到充分的强度与卫生处理，压制不锈钢管制成，使外观简洁干净。

      ②机器的高度可以调节到60mm，即使在有坡度的场所，也可以有效使用。

     3）材质

        ①框架：不锈钢管                                  （STS304）

        ②腿：铸造品，加工品                              （STS304）

（5）管道（Piping Utility）

    1）功能及构成

       位于洗涤机的上部，由可以控制水供给等的控制阀构成。

    2）特点

   ①水供给线体由不锈钢构成，耐久性强，产生污垢少。

   ②用于过滤异物的滤网与电磁阀等主要部件都使用高品质产品，故障少，事后管理简单。

   ③除部件外的整个线体都采用熔接式处理，长期使用也不会出现漏水现象，部件安装位置充分考虑到了事后管理，其检查及更换容易。

   ④管道位于机器上部，维护保养容易，即使作业方向变动，也可在现场直接更换。

 3）材质及规格

     ①给水管：STS304 20A

     ②电磁阀：20A 黄铜

（6）控制板（Control Panel）

1）功能及构成

   为了使用者操作便利，安装在洗涤机的上端。节省厨房空间，可以自动控制主要部分，维持最好的条件，触动一次开关，即可自动运转。

2）特点

      ①密封式设计，经得住外部环境（厨房的清扫或者昆虫栖息）。

      ②自动检测洗涤机主要部分的异常（移送，水位不足，超负荷，驱动马达异常，过热，DOOR打开）。

③操作板的设计便于识别，维护方便。

④使用2个操作开关即可自动完成全部动作，便于使用者操作。

      ③内部操作电路电压统一为AC100V，便于检查与保修。

    3）材质及规格

①温度控制器：E.G.O

      ②限位开关：HY-M908

      ③运转开关：

      ④电磁开关：GMC-12

      ⑤漏电断电器:ABS33A/30A

      ⑥变压器：220V/380V :100V φ2  500VA

      ⑦面板盒：不锈钢拉丝钢板                          （STS304 1.2T）

      ⑧面板盖：不锈钢拉丝钢板                          （STS304 1.2T）

⑨基本面板：不锈钢钢板                             （STS304 1.2T）
