产品简介

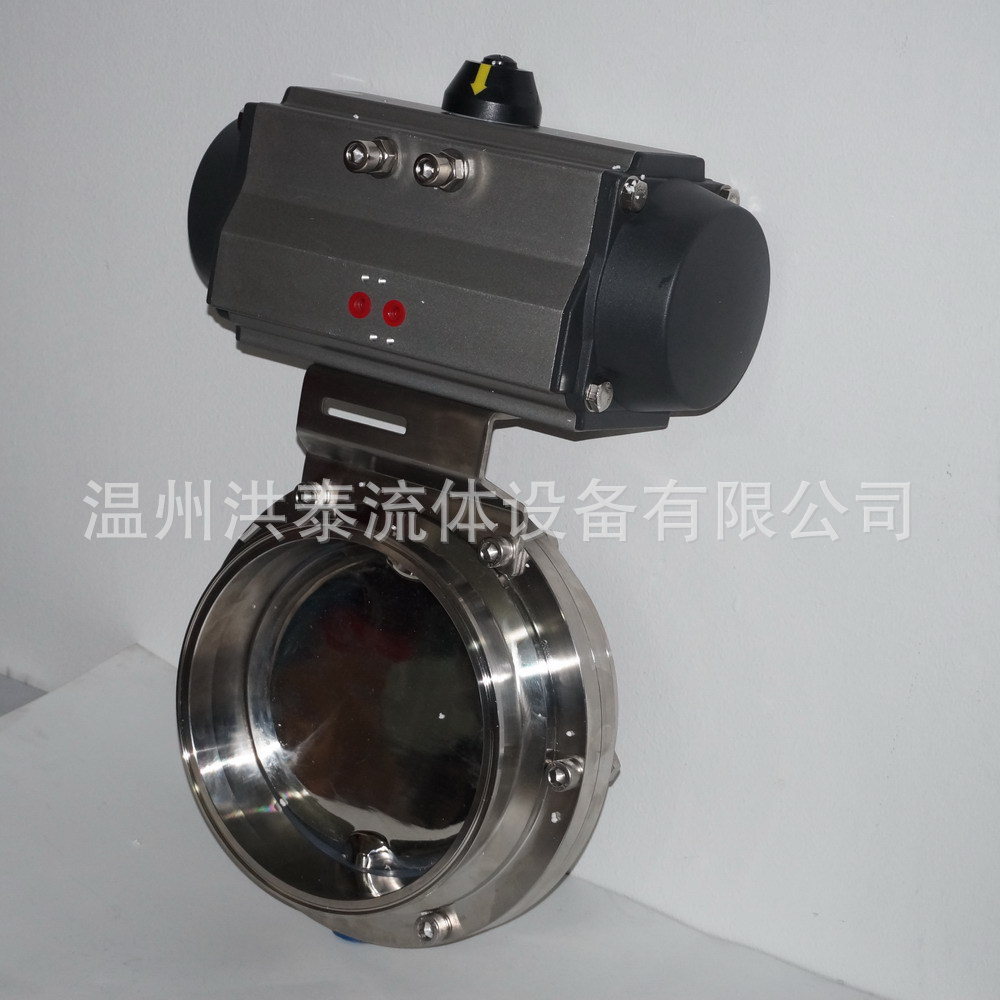

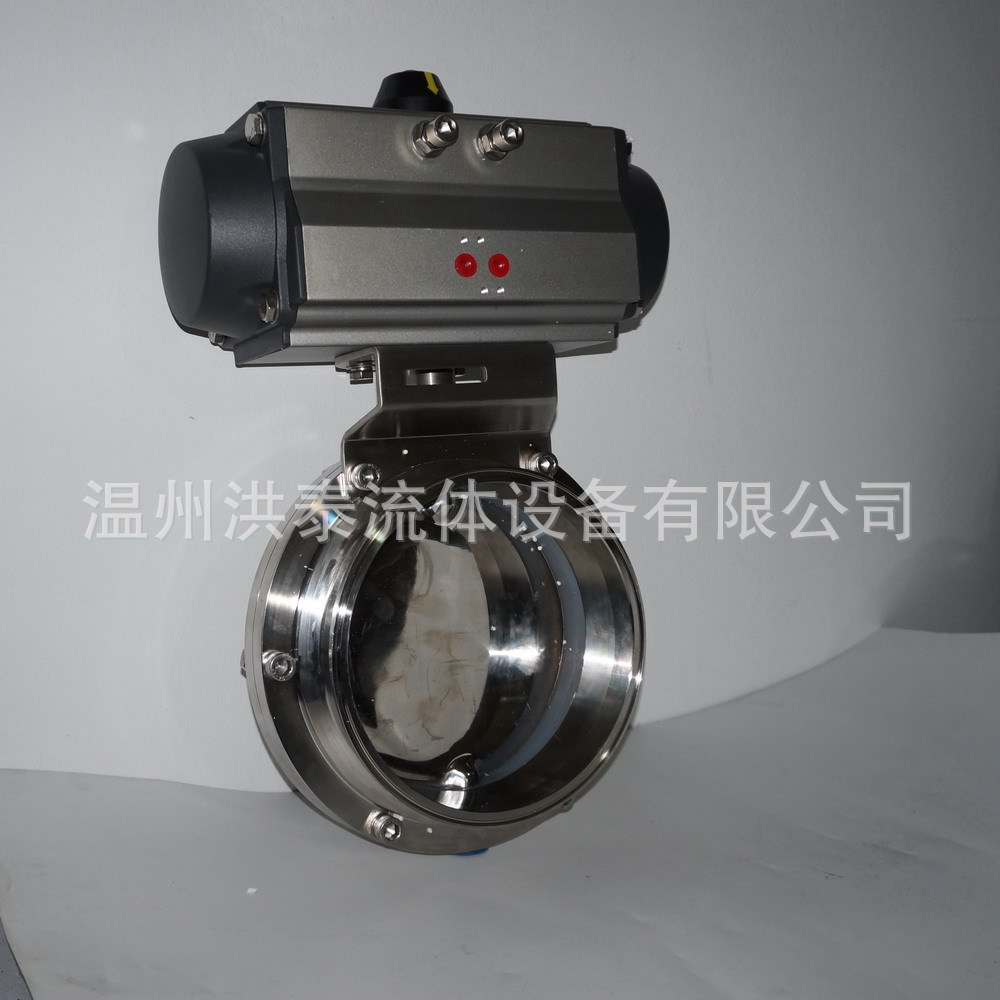

【名称】卫生级气动蝶阀 不锈钢气动快装蝶阀
【包装】纸箱/木箱
【连接】焊接螺纹快卡对夹法兰
【材质】SUS304、SUS316L,锻造
【规格】DIN标准：DN15—DN200；ISO标准：Ф19(0.75s)——Ф219（8.S）
【工作原理】卫生级蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
【应用】专用于乳制品、食品、制药、啤酒、化妆品等工业领域。
【备注】所有卫生级阀门管件，与介质接触部份均为镜面抛光。蝶阀密封圈Ф63.5-Ф108使用范围为两种：三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM)  卫生级手动焊接蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。卫生级手动焊接蝶阀在完全开启时，具有较小的流阻，当开启在大约15°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍；卫生级手动焊接蝶阀阀板的运动带有擦拭性，因而该焊接蝶阀可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。

产品说明

卫生级蝶阀的密封：
卫生级蝶阀的密封件材用三元乙丙（EPDM）。三元乙丙（EPDM）具有低密度高填充性、耐老化性、耐腐蚀性、耐水蒸气性、耐过热水性、搞粘接性。卫生级手动焊接蝶阀属中线软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。阀门关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。
卫生级蝶阀的优点：
1、卫生级蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。
2、采用高精度数控车床精车阀体，保证了卫生级焊接蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。
3、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。
4、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
5、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
6、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。
7、开闭范围为0~90度，可固定于每隔15度的位置上，具有可调性，且开闭迅速，操作方便。
8、阀体均采用可拆连接，结构简单，维修方便。
9、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。
10、经过严密的强度和密封试验，保证质量。
11、抽样进行不低于30000次的疲劳寿命试验，保证了其使用寿命。
