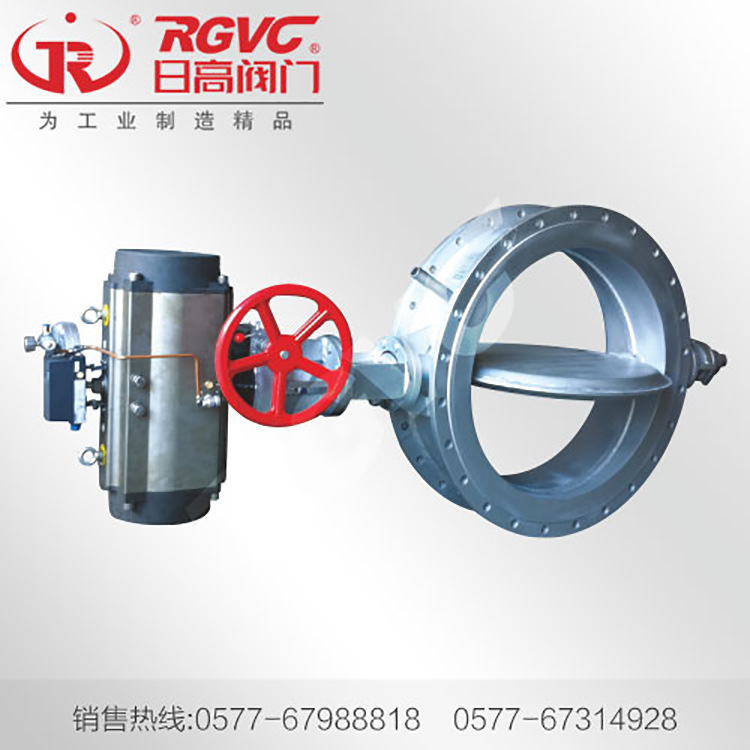

产品图片：气动双水冷超高温碟阀SSD6113-1PX（更多相关阀门实物图片请联系客服索要！）

厂家生产供应碟阀 通风蝶阀 气动双水冷超高温碟阀SSD6113-1PX产品信息

公称通径：DN150-3000
   公称压力：0.1MPa
   适用温度：t≤950℃~1300℃
   驱动方式：手动、电动、蜗轮
   结构型式：短系列
   适用介质：烟气及其他超高温气体
   泄漏率：普通型≤3%、低泄漏型≤1%
   冷却方式：阀体、阀板、双水冷或单板水冷
   双水冷式超高温蝶阀采用优质碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层优质耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，最高工作温度可达1300℃（瞬时温度≤1400℃），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。
双水冷式超高温蝶阀产品用途 ：
   本系列高温蝶阀广泛应用于冶金，化工，建材，电站等行业中的超高温气体管道中，作为高温气体介质调节或切断；与各种执行器（电动，气动，蜗轮）配套使用组成不同性能的阀门，可实现远距离控制和自动调节和切断。

气动双水冷超高温碟阀SSD6113-1PX概述

碟阀（又称蝶阀）蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
   随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。
结构特点 蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

蝶阀应用范围：
   通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

蝶阀材料品种
   材料品种 碳素钢 低温碳钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
   代 号 WCB LCB WC6或WC9 C5或C12 铬 Cr-18型、304、31 6 12CrMoV
   耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
   耐最低温度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
   适用工作温度 ≤ 25℃ ≤345℃ ≤595℃ ≤ 650℃ ≤600℃ ≤560℃

蝶阀技术参数
   公称通径 DN(mm) 50～2000
   公称压力 PN(MPa) 0.05 0.25 0.6
   试验压力 强度试验 0.075 0.375 0.9 Ps(MPa)
   密封试验 ≤1.5%泄漏量
   适用介质 煤气、含尘气体、烟道气等
   驱动形式 手动、蜗杆蜗轮传动、气传动、电传动

蝶阀材料工况：
零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料 柔性石墨

设计与制造规范

蝶阀设计制造标准：

通用-蝶阀设计制造标准：
蝶阀设计制造规范按：【GB/T 12238-89】、【JB/T12221-89】《通用阀门法兰和对夹连接蝶阀》；
蝶阀结构长度标准按：【GB/T 12221-89】《法兰连接阀门的结构长度》；
蝶阀法兰连接尺寸标准按：【GB/T 4216.4-4216.5-84】《灰铸铁法兰及垫片》，【GB/T 9113-2000】、【GB/T 17241.6-1998】《铸钢法兰设计标准》；
蝶阀压力温度等级标准按：【GB/T 12224】
蝶阀阀门试验与检验标准按：【GB/T 13927-92】《通用阀门压力试验与检验》。
消防专用-信号蝶阀设计制造标准：
信号蝶阀结构长度标准按：【GB/T 12221-89】；
信号蝶阀结构长度标准按：【GB/T 9113.3-88】、【GB/T 4216.5-84】
信号蝶阀压力温度等级标准按：【GB/T 13927-92】、【JB/T 8527-97】

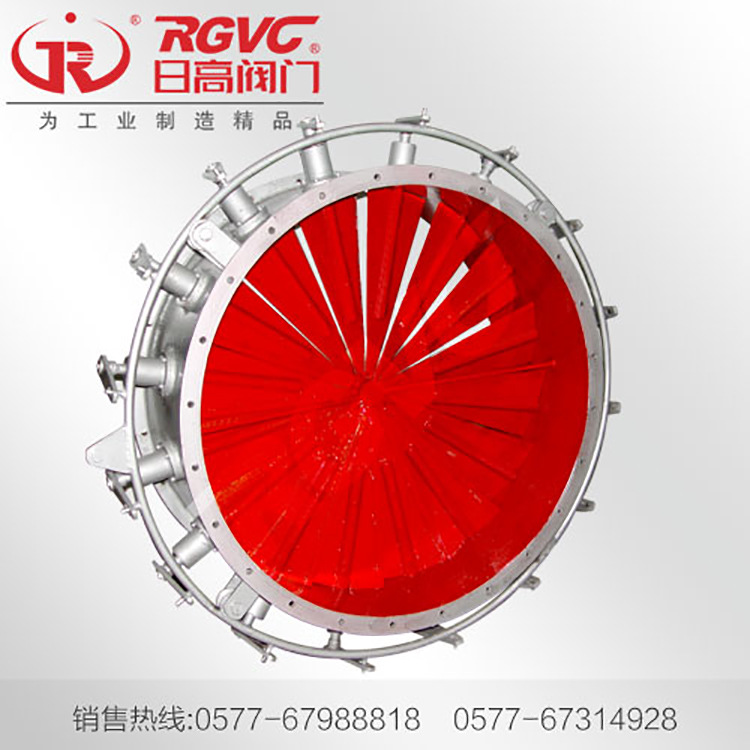

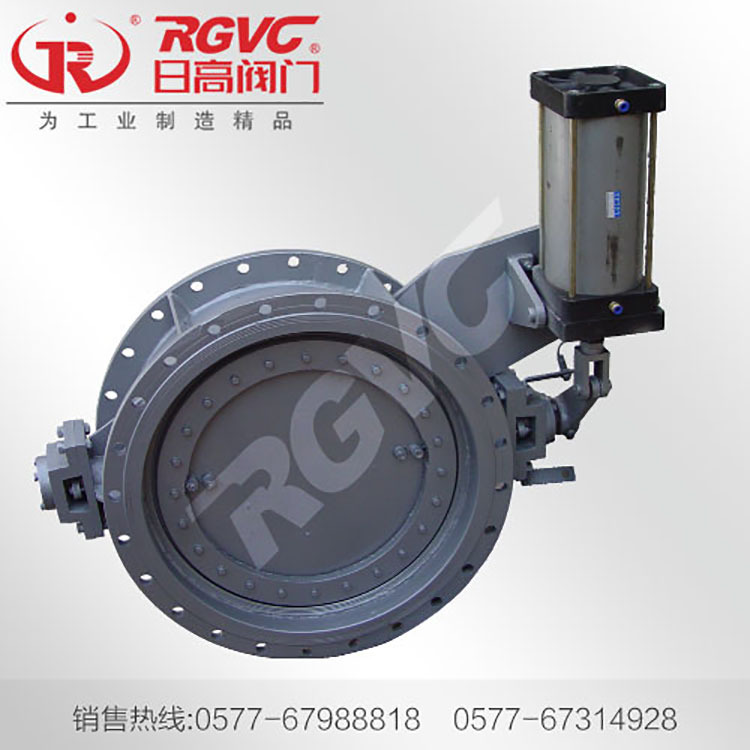

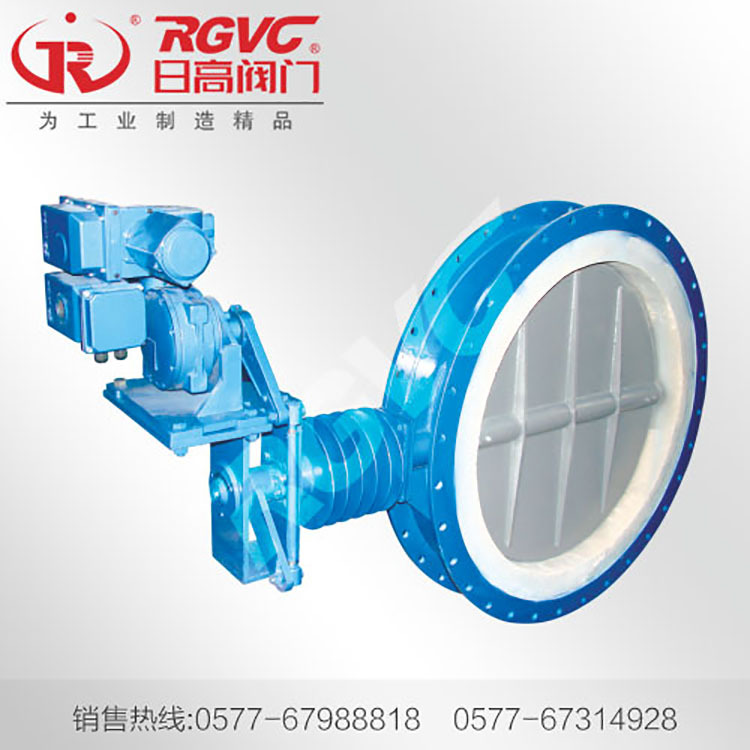

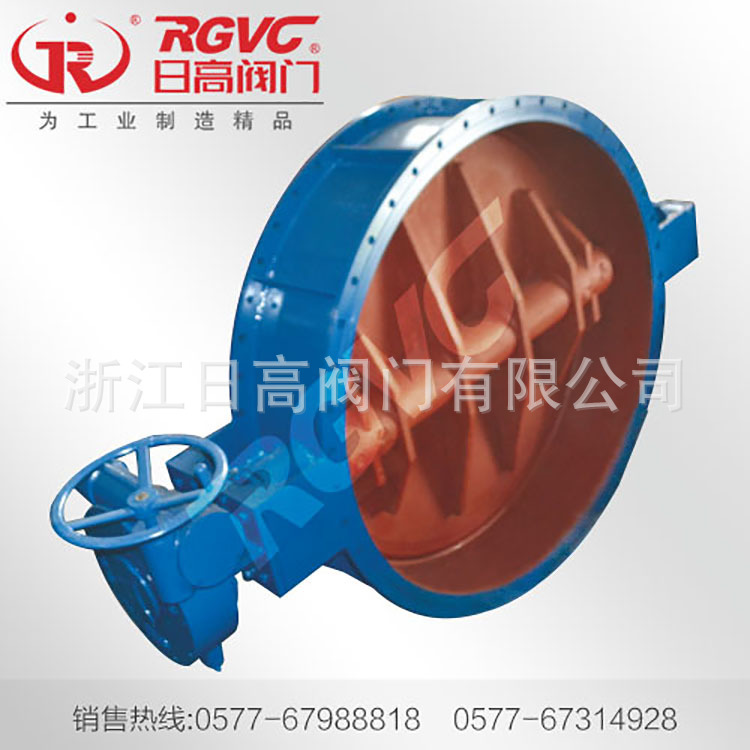

蝶阀产品展示

日高阀门供应三大优势 1 价格合理 2 质量稳定 3 交货快捷
联系电话：0577-67988818 67314928 67314938（直线）
图文传真：0577-67988808
联系手机：13777716598 杨先生
订货前请提供产品型号、口径、压力等相关技术参数

专业服务 日高阀门提供全套工程阀门解决方案，售前、售中、售后专业服务。

贮存或运输需注意事项
①应放于低温、干燥处
②设置地板或高于地平面向下
③该阀门应远离热源、臭氧、机油、强酸、强碱区域
④严禁锐利强辐射光线暴晒和承重
⑤严禁锐利器具划破表面
⑥包装箱上标注有＂↑＂不允许倒放或平放。

日高阀门供应产品承诺：
日高阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,日高实行公开服务承诺。
1.日高所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，日高收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，日高会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
