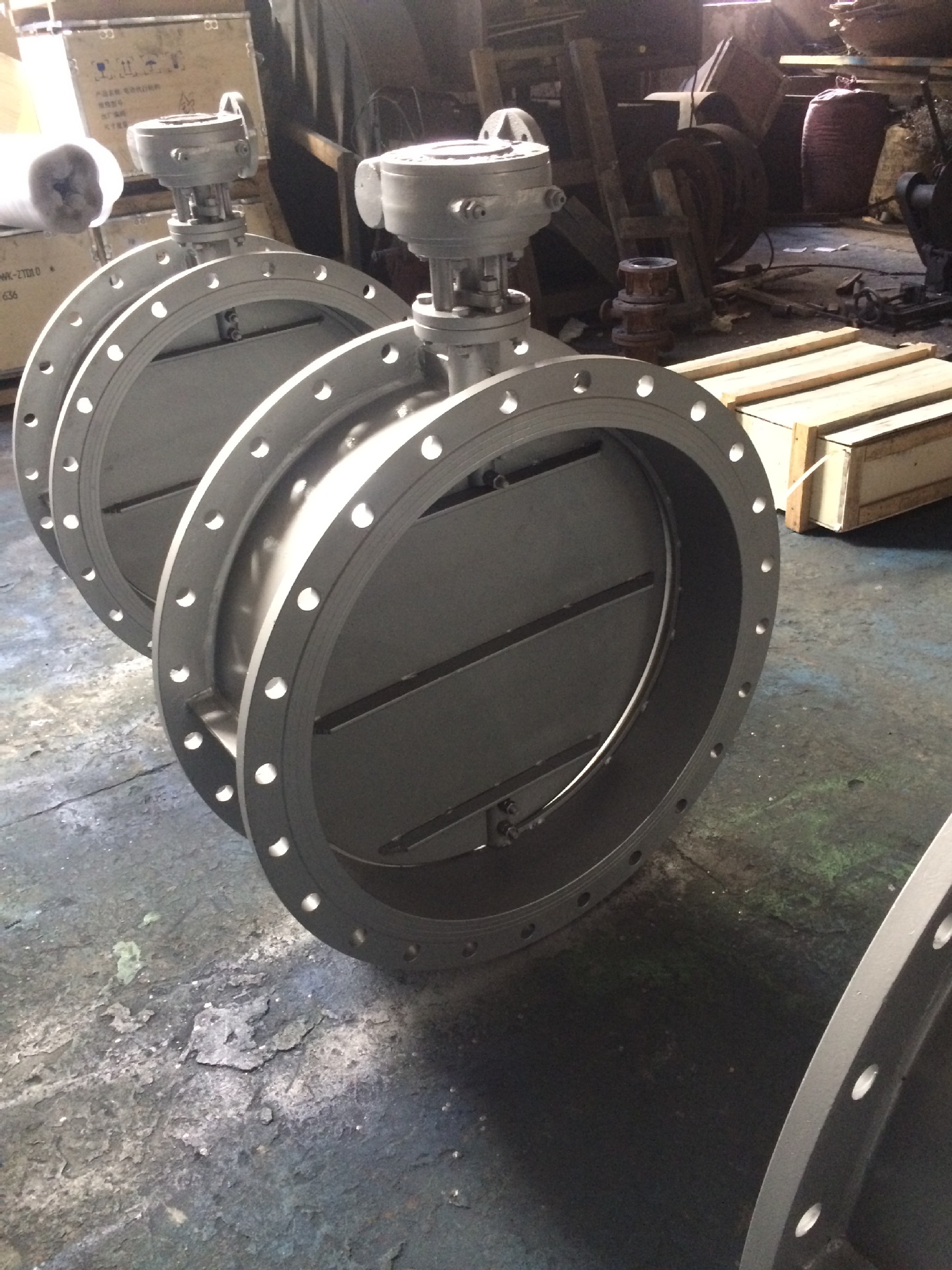

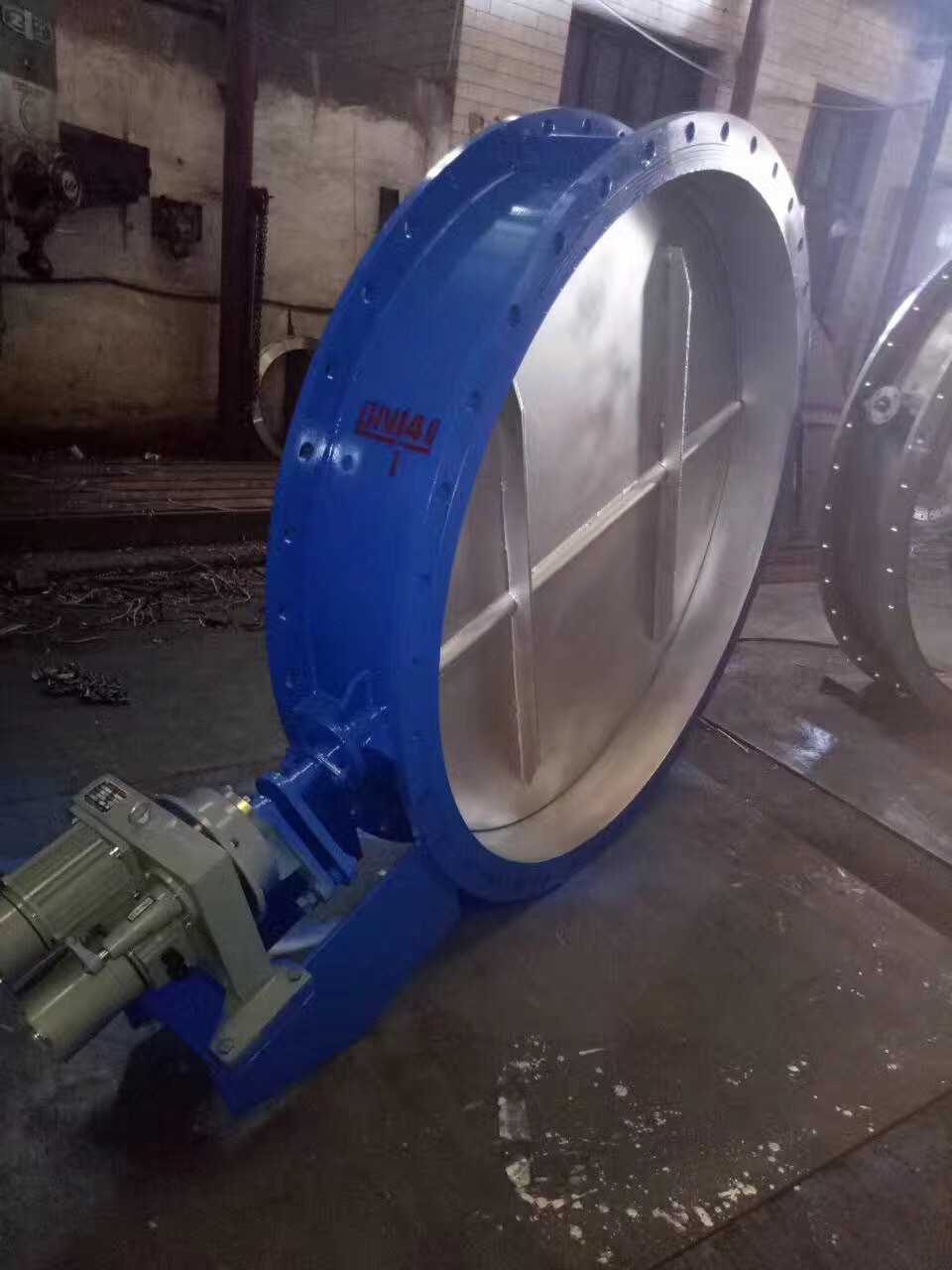

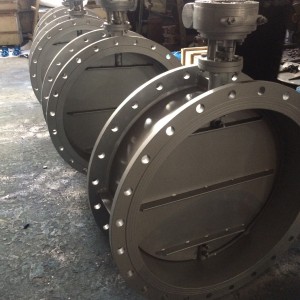

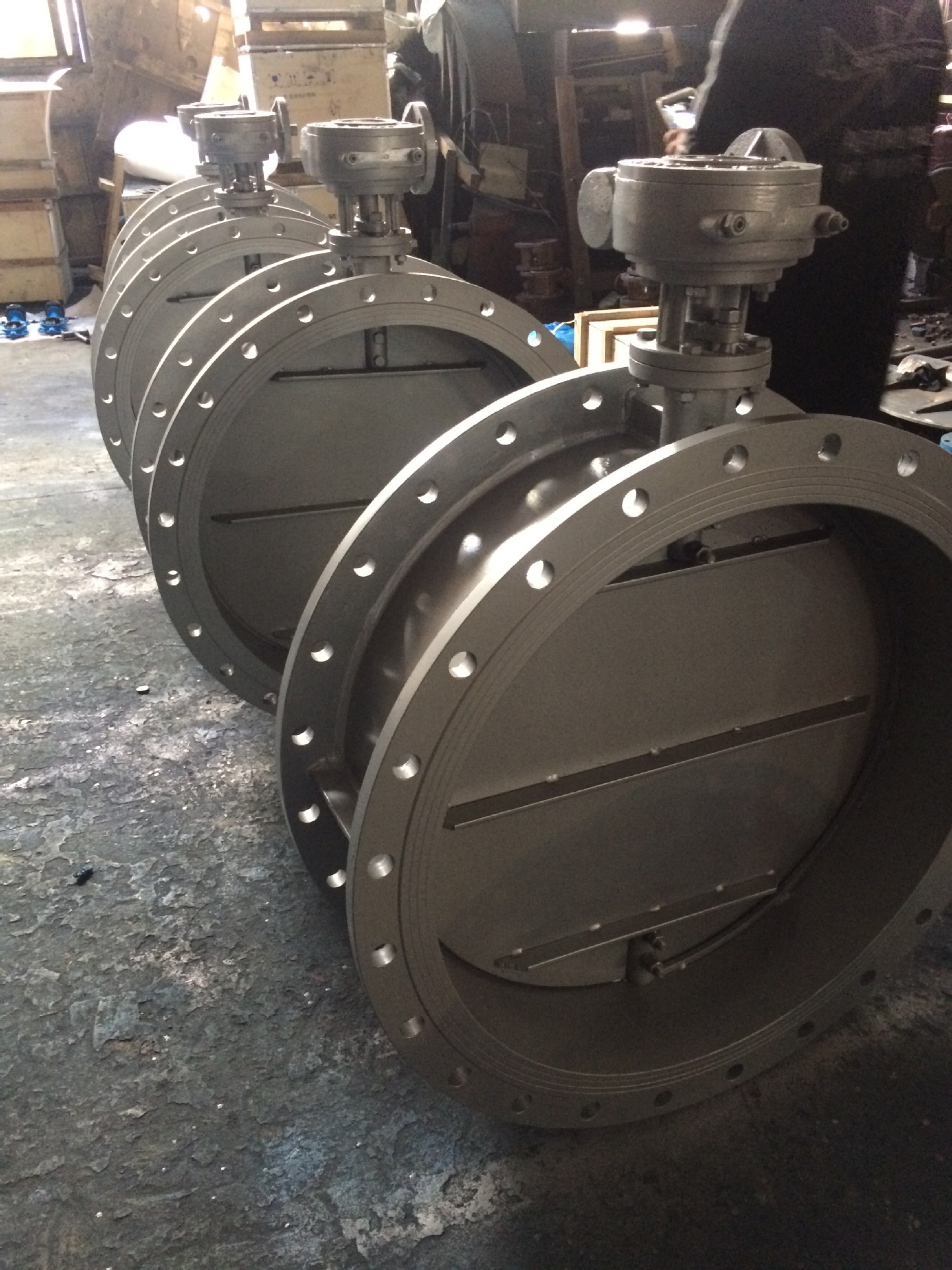

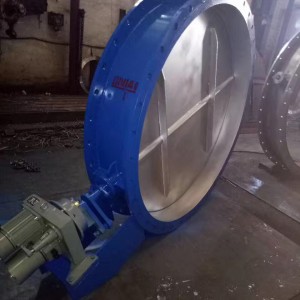

【详细说明】 一、产物[法兰电动通风蝶阀]的详细资料： 产物型号：D941W 产物称号：法兰电动通风蝶阀 产物特色：电动法兰式通风蝶阀,气动法兰式通风蝶阀,法兰式通风蝶阀用处及特色。本蝶阀选用与阀体一样资料加工成密封圈，选用电或气传动。其适用温度随阀体选材而定，公称压力≤0.6MPa，通常适用于工业、冶金、环保等管道作通风调理介质流量之用。其首要特色为： 1、描绘新颖、合理、布局共同，分量轻，启闭敏捷。 2、操力矩小，操作便利，省力灵活。 3、选用习惯的资料以满意低、中、高不一样介质温度其及腐蚀性介质等。 二、电动通风蝶阀选用规范： 描绘规范：GB/T12238-1989；JB/T8692-1998 法兰衔接尺度：GB/T9115.1-2000 布局长度：GB/T12221-1989 压力实验：GB/T13927-1992；JB/T9092-1999   三,  电动通风蝶阀首要技术参数：   公称通径 DN（mm） 50~2000 公称压力 PN（MPa） 0.05 0.25 0.6 实验压力 Ps（MPa） 强度实验 0.075 0.375 0.9 密封实验 ≤1.5%走漏量 适用介质 煤气、含尘气体、烟道气等。 驱动方式 气传动、电传动。 四、电动通风蝶阀首要零件的原料：   零件称号 资料 阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特别资料 蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特别资料 密封圈 与阀体一样 阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢 填料 氟塑料、柔性石墨 五、电动通风蝶阀D641W-0.5/2.5/6 C.P.R.V系列通风蝶阀衔接尺度：   公称通径 布局长度 （规范值） 外形尺度（参阅值） 衔接尺度（规范值） 参阅分量（kg） 0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A B D D1 n-d D D1 n-d 50 2 108 70 337 180 65 140 110 4-14 140 110 4-14 16 65 2 1/2 112 80 357 180 65 160 130 4-14 160 130 4-14 17 80 3 114 95 385 180 65 190 150 4-18 190 150 4-18 19 100 4 127 105 405 180 65 210 170 4-18 210 170 4-18 22 125 5 140 120 483 245 72 240 200 8-18 240 200 8-18 27 150 6 140 132 508 245 72 265 225 8-18 265 225 8-18 31 200 8 152 160 566 245 72 320 280 8-18 320 280 8-18 47 250 10 165 187 623 245 72 375 335 12-18 375 335 12-18 68 300 12 178 220 750 355 93 440 395 12-22 440 395 12-22 79 350 14 190 245 803 355 93 490 445 12-22 490 445 12-22 130 400 16 216 270 852 355 93 540 495 16-22 540 495 16-22 141 450 18 222 297 907 355 93 595 550 16-22 595 550 16-22 190 500 20 229 322 960 355 93 645 600 20-22 645 600 20-22 225 600 24 267 377 1080 550 350 755 705 20-26 755 705 20-26 245 700 28 292 430 1185 550 350 860 810 24-26 860 810 24-26 320 800 32 318 487 1300 550 350 975 920 24-30 975 920 24-30 405 900 36 330 537 1400 550 350 1075 1020 24-30 1075 1020 24-30 500 1000 40 410 587 1500 550 350 1175 1120 28-30 1175 1120 28-30 700 1200 48 470 702 1825 600 350 1375 1320 32-30 1405 1340 32-33 750 六、电动通风蝶阀D941W-0.5/2.5/6 C.P.R.V系列通风蝶阀衔接尺度：   公称通径 布局长度 （规范值） 外形尺度（参阅值） 衔接尺度（规范值） 参阅分量（kg） 0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A B D D1 n-d D D1 n-d 50 2 108 70 418 250 225 140 110 4-14 140 110 4-14 42 65 2 1/2 112 80 438 250 225 160 130 4-14 160 130 4-14 53 80 3 114 95 466 250 225 190 150 4-18 190 150 4-18 62 100 4 127 105 486 250 225 210 170 4-18 210 170 4-18 81 125 5 140 120 516 325 245 240 200 8-18 240 200 8-18 90 150 6 140 132 541 325 245 265 225 8-18 265 225 8-18 100 200 8 152 160 779 325 245 320 280 8-18 320 280 8-18 110 250 10 165 187 836 363 313 375 335 12-18 375 335 12-18 145 300 12 178 220 901 363 313 440 395 12-22 440 395 12-22 160 350 14 190 245 954 363 313 490 445 12-22 490 445 12-22 215 400 16 216 270 1003 363 313 540 495 16-22 540 495 16-22 230 450 18 222 297 1058 465 439 595 550 16-22 595 550 16-22 250 500 20 229 322 1111 546 556 645 600 20-22 645 600 20-22 260 600 24 267 377 1233 546 556 755 705 20-26 755 705 20-26 370 700 28 292 430 1338 546 556 860 810 24-26 860 810 24-26 400 800 32 318 487 1452 546 556 975 920 24-30 975 920 24-30 560 900 36 330 537 1588 632 706 1075 1020 24-30 1075 1020 24-30 80 1000 40 410 587 1689 632 706 1175 1120 28-30 1175 1120 28-30 660 1200 48 470 702 1938 632 706 1375 1320 32-30 1405 1340 32-33 950 1400 56 530 782 2670 790 1338 1575 1520 36-30 1630 1560 36-36 1280 1600 64 600 895 2810 868 1476 1790 1730 40-30 1830 1760 40-36 1510 1800 72 670 995 3020 868 1476 1990 1930 44-30 2045 1970 44-39 2500 2000 80 760 1095 3220 965 1600 2190 2130 48-30 2265 2180 48-42 2900
