加工定制 是 品牌 远博斯特 型号 D941X-10/16 材质 铸铁 连接形式 法兰 结构形式 垂直板式 适用介质 水 压力环境 常压 工作温度 常温 标准 国标 流动方向 双向 驱动方式 电子 3C阀门类别 工业 规格 DN150,DN200,DN65,DN125
| 加工定制 | 是 | 品牌 | 远博斯特 | 型号 | D941X-10/16 |
| 材质 | 铸铁 | 连接形式 | 法兰 | 结构形式 | 垂直板式 |
| 适用介质 | 水 | 压力环境 | 常压 | 工作温度 | 常温 |
| 标准 | 国标 | 流动方向 | 双向 | 驱动方式 | 电子 |
| 3C阀门类别 | 工业 | 规格 | DN150,DN200,DN65,DN125 |

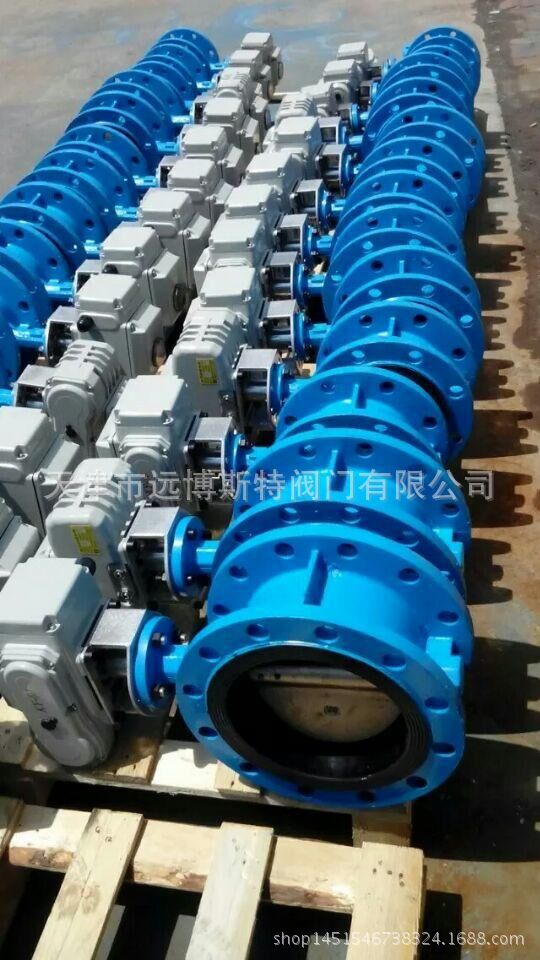

D941X-10电动法兰蝶阀:
电动法兰蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸，化工、饮食等系统供排水用，尤为适用自来水管道路上作为调节流量设备使用。 1、产品优点:①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。②性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。③动力损耗率低，可大量节约成本。④技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。⑤智能一体化装置有信号4～20mA?DC输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。⑥安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。⑦电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。注意事项:1：请务必接错电源相序，以免阀门或执行器损坏。2：通电时禁止手动操作。3：户外用时最好给电动执行机构外加防护盖子，防止老化。4：开盖后应拧紧密螺丝，防止进水或灰尘进入执行机构内部。5：请不要安装在易爆气体周围。6：请确定输入电压和配线接点是否正确。7：禁止超负荷使用电动执行机构。8：本厂不接受任何对执行机构的不正当改变和维修的责任公称通径DN | 结构长度（标准值） | 外形尺寸（参考值） | 连接尺寸9标准植） | ||||||||||||||
0.6MPa PN1.0MPa PN1.6MPa | |||||||||||||||||
毫米（mm) | L | H | H0 | A | D | D1 | D2 | -d | D | D1 | D2 | -d | D | D1 | D2 | -d | |
50 | 108 | 82.5 | 338 | 180 | 65 | 140 | 110 | 88 | 4~14 | 165 | 125 | 99 | 4~18 | 165 | 125 | 99 | 4~18 |
65 | 112 | 92.5 | 358 | 180 | 65 | 160 | 130 | 108 | 4~14 | 185 | 145 | 118 | 4~18 | 185 | 145 | 118 | 4~18 |
80 | 114 | 100 | 413 | 245 | 72 | 190 | 150 | 124 | 4~18 | 200 | 160 | 132 | 8~18 | 200 | 160 | 132 | 8~18 |
100 | 127 | 110 | 428 | 240 | 72 | 210 | 170 | 144 | 4~18 | 220 | 180 | 156 | 8~18 | 220 | 180 | 156 | 8~18 |
125 | 140 | 125 | 444 | 240 | 72 | 240 | 200 | 172 | 8~18 | 250 | 210 | 184 | 8~18 | 250 | 210 | 184 | 8~18 |
150 | 140 | 142.5 | 553 | 350 | 93 | 265 | 225 | 199 | 8~18 | 285 | 240 | 211 | 8~22 | 285 | 240 | 211 | 8~22 |
200 | 152 | 170 | 678 | 350 | 93 | 320 | 280 | 254 | 8~18 | 340 | 295 | 266 | 8~22 | 340 | 295 | 266 | 12~22 |
250 | 250 | 197.5 | 742 | 550 | 350 | 375 | 335 | 309 | 12~18 | 395 | 350 | 319 | 12~22 | 405 | 355 | 319 | 12~26 |
300 | 270 | 222.5 | 803 | 600 | 350 | 440 | 395 | 363 | 12~22 | 445 | 400 | 370 | 12~22 | 460 | 410 | 370 | 12~26 |
350 | 290 | 252.5 | 866 | 600 | 350 | 490 | 445 | 413 | 12~22 | 505 | 460 | 429 | 16~22 | 520 | 470 | 429 | 16~26 |
400 | 310 | 282.5 | 940 | 600 | 350 | 540 | 495 | 463 | 16~22 | 565 | 515 | 480 | 16~26 | 580 | 525 | 480 | 16~30 |
450 | 330 | 307.5 | 995 | 750 | 380 | 595 | 550 | 518 | 16~22 | 615 | 565 | 530 | 20~26 | 640 | 585 | 548 | 20~30 |
500 | 350 | 335 | 1058 | 750 | 380 | 645 | 600 | 568 | 20~22 | 670 | 620 | 582 | 20~26 | 715 | 650 | 609 | 20~33 |
600 | 390 | 390 | 1163 | 750 | 380 | 755 | 705 | 667 | 20~26 | 780 | 725 | 682 | 20~30 | 840 | 770 | 720 | 20~36 |
700 | 430 | 447.5 | 1283 | 750 | 380 | 860 | 810 | 772 | 24~26 | 895 | 840 | 794 | 24~30 | 910 | 840 | 794 | 24~36 |
800 | 470 | 507.5 | 1398 | 750 | 380 | 975 | 920 | 878 | 24~30 | 1015 | 950 | 901 | 24~33 | 1025 | 950 | 901 | 24~39 |
900 | 510 | 557.5 | 1498 | 1250 | 380 | 1075 | 1020 | 978 | 24~30 | 1115 | 1050 | 1001 | 28~33 | 1125 | 1050 | 1001 | 28~39 |
1000 | 550 | 615 | 1608 | 1500 | 580 | 1175 | 1120 | 1078 | 28~30 | 1230 | 1160 | 1112 | 28~36 | 1255 | 1170 | 1112 | 28~42 |
1200 | 630 | 727.5 | 1876 | 1500 | 580 | 1405 | 1340 | 1295 | 32~33 | 1455 | 1380 | 1328 | 32~39 | 1485 | 1390 | 1328 | 32~48 |
