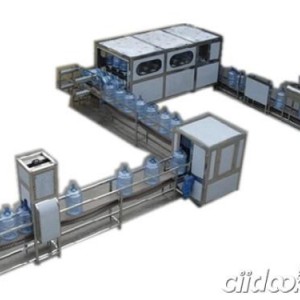

SYGF-600全自动液体灌装生产线是我公司引进国外先进技术及工艺,融合了同类产品的优点,结合本国具体国情,经技术改进而生产的全自动灌装生产线。
本机机体全部采用进口优质不锈钢材料,其它部分也均采用无毒、耐用的系列材料,电器、气动系统采用进口元件。如:西门子的PLC、施耐德交流接触器、中山减速电机、台湾“亚德克”气动元件等,因此,设备的故障率低,可靠性高。
二、SYGF-600全自动洗灌机主要配置表
生产能力:600桶/小时
工艺流程:上瓶→1道沥干→2道碱液冲洗→2道回水冲洗→2道药水消毒→1道回水冲洗一2道纯净水→1道沥干→1道过渡→灌水→理盖套盖→压盖→外包装
序号 | 型号 | 备注 |
1 | 控制系统 | 西门子PLC |
2 | 控制电器 | 施耐德交流接触器 |
3 | 理盖电机 | 台湾ADLEEPOWER微型低速电机总成 |
4 | 气动元件 | 台湾亚德克 |
5 | 水泵 | 南方泵业 |
6 | 传动电机 | 中山减速电机 |
7 | 机架 | 304不锈钢 |
8 | 灌水装置 | 最新式全自动压力灌水阀 |
9 | 灌水容量 | 溢满自动感应 |
10 | 传动;链条 | 不锈钢 |
11 | 输送履带 | 不锈钢 可调不锈钢护栏 |
12 | 自动计数 | 液晶显示器 |
13 | 自动送盖系统 | PLC控制 |
适用桶盖范围
1、桶型:圆形聚脂桶
2、瓶规格:270×490×56毫米
3、盖型:中56×40(辫子长18毫米,宽7.5毫米)
主要技术参数
1、公称生产能力:5加仑 600桶/小时
2、工位:冲洗:11工位
灌装:4头
旋盖:链轨式压盖
3、灌装条件:灌装温度 常温
灌装形式 压力式灌装
压缩空气压力 0.6MPa
4、冲洗压力:0.25MPa
5、电机功率:理盖电机 0.09千瓦1台
冲洗泵 0.75千瓦2台, 灌装泵1.85千瓦1台
传动电机 0.55千瓦1台, 输送电机0.75千瓦台
6、电压:三相四线380V
三、自动拔盖机系统简介
该设备解决了长期以来传统的拔盖工艺,在减少劳动强度下同时保证了真正实现自动化生产大大降低了生产成本,提高了效率。
该设备还采用PLC集中控制,进口SUS材料,外观造型美观大方,结构设计合理。机器性能稳定,动作准确到位,能耗低。
将空瓶置于输送链条上,瓶自动送至拔盖处。由拔盖处自动检测机构检测信号,控制拔盖机将瓶盖拔下。
序号 | 名称 | 备注 |
1 | 机架 | 304不锈钢 |
2 | 气动元件 | 台湾亚德克 |
3 | 检测控制系统 | 韩国进口 |
4 | 输送履带 | 不锈钢 "> |
">
四、自动刷桶机系统简介
自动清洗五加仑桶外壁,与全自动生产线连接清洗彻底无死角。将空瓶放至于动力输送带,通过输送带将空瓶送入刷桶机进瓶口,空瓶进入刷桶机内以后由减速机带动拨轮和毛刷对空瓶进行旋转式刷洗,同时启动冲洗水泵,最后由拨轮将空瓶送出,整个刷洗过程在运动中进行。
主要配置
序号 | 名称 | 备注 |
1 | 减速电机 | 减速电机2台 |
2 | 电控 | 集成控制 |
3 | 毛刷 | 1套(桶壁、桶底) |
4 | 喷淋系统 | 1套 |
5 | 齿轮传动系统 | 1套 |
6 | 机架材质 | 不锈钢 |
">
