翔鹰中央厨房设备：600自动米饭生产线

名称：600米饭线

产品型号：XYCF-600 外形尺寸：22000*4100*3000

生产能力：600kg 总功率：4.65kw

一、概述

XYCF-600型全自动炊饭系统是我公司根据日本技术，在消化吸收基础上，根据我们米饭生产管理特点，设计制造的自动炊饭设备，该设备具有以下特点：

a) 外形美观，结构合理，工艺流畅，整条流水线组合方便、灵活。

b) 具有提升、储米、计量、洗米、配水、浸泡、拔锅、万向轮送锅、推锅、炊饭、炊饭锅提升、焖饭、米饭扒松、洗锅等全部生产工艺所必须具备的功能，且增加了洗锅前后、回送等附属设备。

c) 炊饭、焖饭设备，采取立体布置形式，不仅使部局紧凑，且利用炊饭余热进行焖饭，充分利用能源。

d) 与米饭直接接触的炊饭锅和米饭扒松及料斗，均采用了先进的特氟隆涂层工艺或不锈钢结构，米饭传送带采用食品专用带，符合国家食品卫生要求。

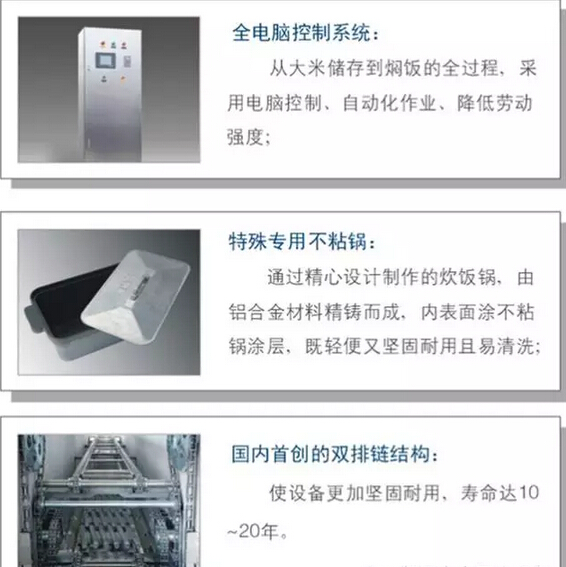

e) 电气控制部分采用可编程序器，自动化程度高且备用手动操作系统。

f) 整机工作能力为每小时生产600kg大米的米饭(每45秒一锅，每锅7.5公斤)仅需操作人员3-4人，工作效率较高。

　二、各设备概况

1、提米机

本机为立式结构，由进米斗、立式机架和皮带斗式提米三部分组成。大米从进米斗上拆包送入，由连接在皮带上的提米小斗随皮带向上运动将米送入米仓溜槽。该提米机具有双重功能，储米时，由进米斗将米送进溜槽，溢满后米则进米仓。炊饭时米计量机工作，米仓下部的横向插板打开，米仓中的米由提米机提升进溜槽供计量工作用米。

　2、米仓

米仓分上下两部分组成，上部为矩形体，内装上部开口的溜槽，顶部开有观察孔盖，侧部装有窥视孔，下部为漏斗形与斗式提米机相连，整体为钢架结构，储米量为3500公斤。

　3、计量机

计量机为容积式计量，由计量转子和机体组成。通过计量转子上的调整杆可调节计量的多少，转子每旋转一周，完成一次落米过程，旋转7周后正好为7.5公斤一锅的米量。通过PLC和设在计量转子上的凸轮行程开关来控制计量机每次工作，并向人机对话屏发信号记录当班炊饭的锅数。

4、螺旋洗米机

螺旋洗米机由机架及螺旋洗米槽、泵送米系统、配水系统等组成。洗米时通过螺旋输送的方式能够充分清洗，清洗好的米通过泵的引射，利用文丘里原理，将米送至充填罐内，进行下一工序。

　5、充填机

由机架、浸泡罐、定量机构、下米系统及加水系统组成。炊饭锅接米后，推至配水位置配水，配水后的炊饭锅送至浸泡轨道后，自动进入炊饭室。

　焖饭机

由炊饭运输、燃烧系统，锅提升装置、焖饭运输以及框架机体等组成。炊饭运输传动可根据米质、火候作无级调速，一般炊饭时间约15分钟。燃烧系统装有23个高密度斜形烧盘，以及相应的进气调节阀，可根据炊饭要求分别调节各烧盘火焰的大小及强弱，炊饭完毕后由提升装置将锅提升至炊饭室上层的焖饭运输链上，利用炊饭室余热进行焖饭。焖饭机由机架及焖饭运输轨道组成。炊饭锅在该轨道链上缓慢移动，焖饭时间约17分钟，使炊饭后的米饭得到充分糊化，合炊煮出的米饭色、味香俱全，口感更佳。

7、翻转扒松机

本机由翻转、扒松、皮带运输、机架等几部分组成，连续炊焖熟的整锅米饭，经无动力辊道推进至翻转臂叉内，翻转135度左右倒入扒松槽内，经错落排列的旋转扒松齿，将饭团均匀扒松为松散状，再经食品运输带均匀运出。

8、连续式洗锅机

洗锅机由锅运输、水槽、热水上下喷淋管路、减速电机、热水泵以及框架机体组成。洗前的炊饭锅由人工翻转后，放在洗锅机入口运输链上，炊饭锅自动进入洗锅机内，经两槽上、下高压喷淋管喷出65℃~70℃的热水，冲洗后自动送出洗锅机。在洗后运输链末端由人工取下送入洗米机后，在接米、配水无动力辊架上进行接米、配水循环使用。

　三、设备的安装

1、按工艺布置图将设备定位，然后调整地脚螺栓，达到水平和标高要求。

2、设备定位调整好后，把有连接要求的相关设备连接好并紧固。

3、将浸泡链上的极限开关SQ1、SQ3装在接米位置和配水位置。

4、按导线标号，将电机和各操作开关箱的导线连接好，并作好绝缘处理。

5、将电源分别对应接至主控制柜、手动控制柜及翻转扒机控制柜、洗锅机控制柜的端子上。

6、按要求连接好给水、排水、燃气、蒸汽各管道，必须检查确认无漏气(汽)，无漏水现象才能使用。

7、安装检查完毕后，请揭掉不锈钢板上的塑料保护膜
