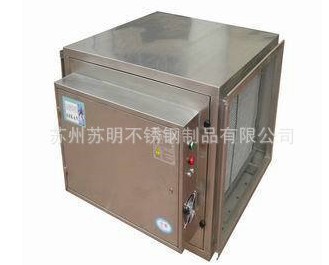

苏明SM_YJ_02静电式商用油烟净化器

苏州苏明不锈钢制品有限公司位于经济快速发展的”长江三角洲”-苏州吴中经济开发区，座落于石湖之滨，紧邻苏州国际教育园，京杭大运河，苏州吴中大道。水陆空交通极为方便，通讯设备齐全。公司设备精良，技术力量雄厚，开发新品能力强。公司制造的各式高效、安全、节能的油汽两用炉具，电汽两用蒸、煮、烤、保温、消毒设备、料理作业设备、不锈钢水箱、不锈钢医疗器件、水电安装设备、高压静电除油烟净化器等系列产品，质量可靠，性能稳定。公司以质量第一，服务第一，客户至上为宗旨，着力树立“苏明”品牌形象，为厨房设备的更新发展、为环保节能事业作出不懈的努力。

锈座吊两用：既能放置地面屋面、又能紧吊天花板，适用一切环境;

耗电省：每小时仅0.20千瓦，使用成本低;

设备自动化程度高：根据使用的风机风量大小，可调节高压放电的高低，达到最佳效果;

安全实用：采用耐高温高压绝缘材料连接，耐用性能好;

具有较大的处理风量和很小的气流阻力;

气囊式密封件和金属烤漆，久经风雨洗浴;

权威机构检测，远超国家排放标准。

设备选型与工程设计

首先：确定风机风量

根据炉具选型，每个炉头处理风量为2000m3/hr，炉头总数×2000m3/hr=风机风量

然后：确定净化器型号

泞化器型号=风机风量Q

其次：确定风机全压P

1.根据风管长度的阻力，每米直管为5Pa阻力，每米弯管为30Pa阻力

2.根据净化器设备阻力200Pa

风机全压P=(风管阻力+净化设备阻力)X15%的安全系数

最后：确定风管的截面积

风管的截面积=风机容量Q÷3600÷风速(10～14秒)

(特殊工程案例可现场支持或电话顾问

规格

额定工作

电压/频率

处理风量

(M³/h)

外形尺寸

(MM)

进出口尺寸

(MM)

建议配套风机

功率(KW)

排放温度

(mg/m³)

SM一YJ

220V/50HZ

4000

660×550×670

400×400

1.5

≤2.0

SM一YJ

220V/50HZ

6000

660×660×730

450×450

2.2

≤2.0

SM一YJ

22OV/50Hz

8000

800×670×800

470×470

3

≤2.0

SM一YJ

220V/SOHZ

10000

800×720×850

520×520

4

≤2.0

SM一YJ

220V/50HZ

12000

800×770×900

550×550

4.8

≤2.0

SM一YJ

220V/50HZ

14000

800×820×950

620×620

5.5

≤2.0

SM一YJ

220V/50HZ

16000

850×870×1000

670×670

6.5

≤2.0

SM一YJ

220V/50HZ

18000

1000×900×1030

700×700

7.5

≤2.0

SM一YJ

220V/50HZ

20000

1050×950×1080

750×750

8.2

≤2.0

SM一YJ

220V/50HZ

22000

1200×980×1110

780×780

9

≤2.0
